Терморегулятор ТР-23А (от -10 до +10) гистерезис (0,5...5С)

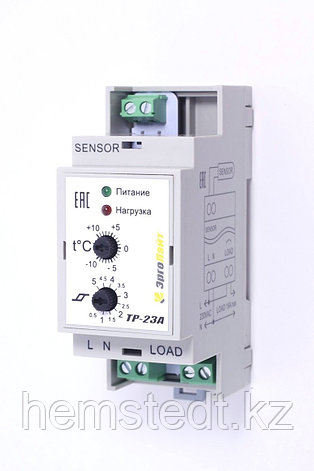

Терморегулятор ТР-23А

Область применения ТР-23А
Управление кабельным обогревом в зимнее время: крыш, карнизов, водостоков, ступеней, дорожек, трубопроводов, резервуаров.
Датчик температуры крепится непосредственно на обогреваемую поверхность либо на греющий кабель.
Алгоритм работы ТР-23А
Терморегулятор включит реле, когда температура датчика опустится ниже заданной температуры t минус гистерезис. Терморегулятор выключит реле, когда температура датчика поднимется выше заданной температуры t плюс гистерезис.
Если подали питание, а температура датчика была внутри гистерезиса, то реле не включится, пока температура датчика не опустится ниже заданной температуры t.

Как снизить расход электроэнергии
Необходимо выполнить каскадное включение двух терморегуляторов.
Например, ТР-21В измеряет уличную температуру и при попадании уличной температуры в заданный t1 и t2 диапазон подает питание на другой терморегулятор (с литерой А на конце, например ТР-22Аили ТР-42А). Датчик температуры второго терморегулятора устанавливается на обогреваемый объект. Второй терморегулятор (ТР-22А или ТР-42А) поддерживает заданную температуру обогреваемого объекта.
Таким образом система включает обогрев только при нужной уличной температуре, не допуская излишнего нагрева объекта и повышенного расхода электроэнергии.

Характеристики

• температурный диапазон регулирования:
  от -10°С до +10°С (верхний регулятор);
  гистерезис: 0,5 ... 5°С (нижний регулятор);
• пластиковый корпус на DIN-рейку. Занимает 2 стандартных места - 2DIN;
• гарантия — 2 года;
• комплектуется аналоговым датчиком температуры AS-10M на проводе длиной 3м в металлическом наконечнике;
• сигнализация обрыва датчика температуры (мигает индикатор нагрузки);
• возможно подключение нагрузки к отдельной сети питания с любым (постоянным/переменным) напряжением от 5 до 230В (см. паспорт в вкладке "Документация")
• диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;
• максимальная долговременная нагрузка: 3,5 кВт. Подключение нагрузки мощностью свыше 3,5 кВт производится через контактор. Схема подключения приведена в вкладке "Документация".
• максимальный ток нагрузки: 16 А;
• потребляемая мощность без нагрузки: 0,3 В·А;
• габаритные размеры терморегулятора: не более 91 х 54 х 58 мм;
• вес с датчиком и инструкцией в упаковке: не более 250 г;
